Z-TS zámek E92 DM45 PZ 2BO GM1.050 VK8 F-2.400x16 modular PT-M

Kód: MBA234602
4 211,01 Kč 3 480,17 Kč bez DPH
1 - 3 týdny
Možnosti doručení
  • 3-ti bodový lištový dveřní zámek
  • 2 x výsuvný kolík (trn)
  • Čelo lišty ploché 16 mm
  • Dorn 45 mm, rozteč 92 mm, čtyřhran pro kliku 8x8 mm
  • Ovládaní klíčem = zamykání pomocí zám. vložky

Detailní informace

Detailní popis produktu

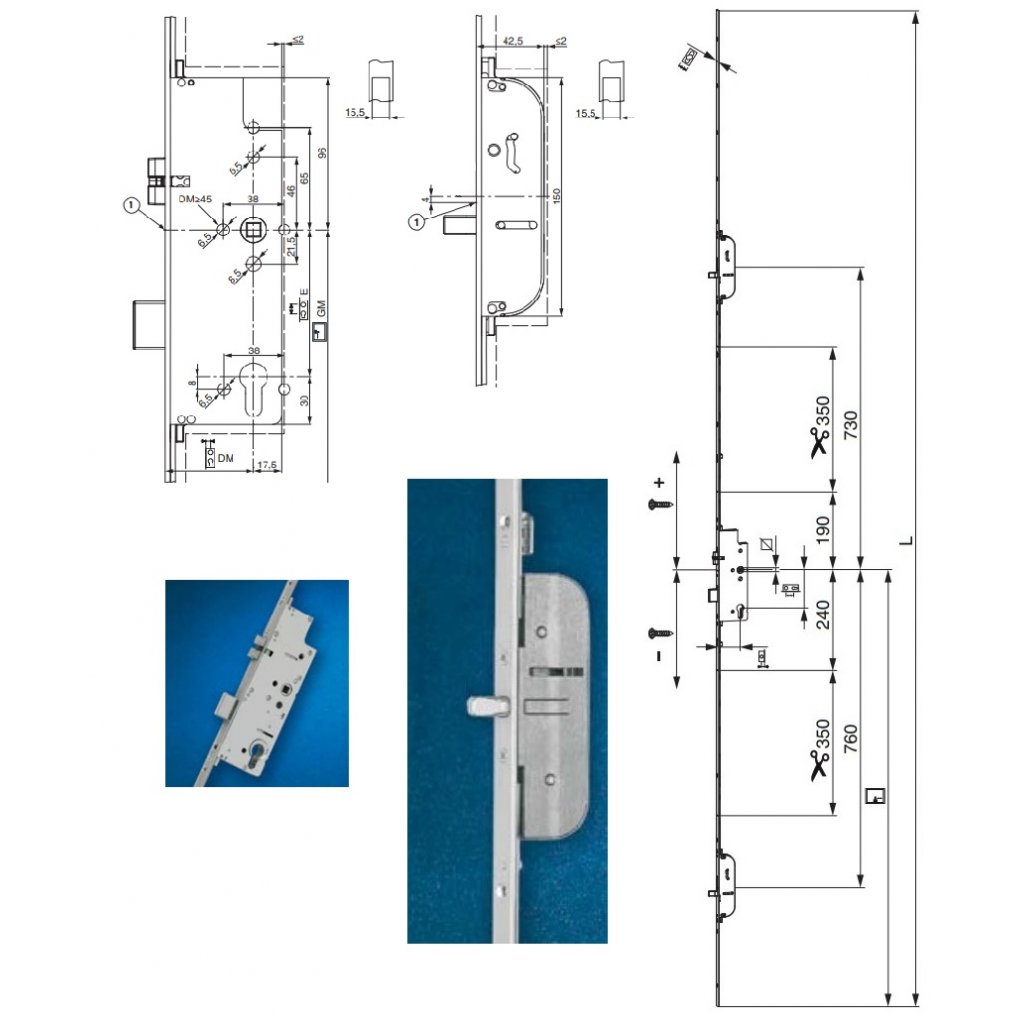

  • Lištový dveřní zámek Maco Protect Z-TS E92 DM45 PZ 2BO GM1050 VK8 F-2400X16
  • Ovládání klíčem = zamykání pomocí zámkové vložky
  • 2 x vysouvací kolík (trn) a střelka se západkou
  • Ploché čelo zámkové lišty šířka 16 mm
  • Pro levé i pravé vstupní dveře vyrobené z plastu a dřeva (europrofil)
  • Určeno pro výšku dveří v kovací drážce 1950-2400 mm
  • Délka krycí lišty 2400 mm (lze zkrátit a nebo prodloužit dle potřeby)
  • Délka hlavního zámku (středové kapsy) 218 mm
  • Horní a spodní kapsa délka 150 mm

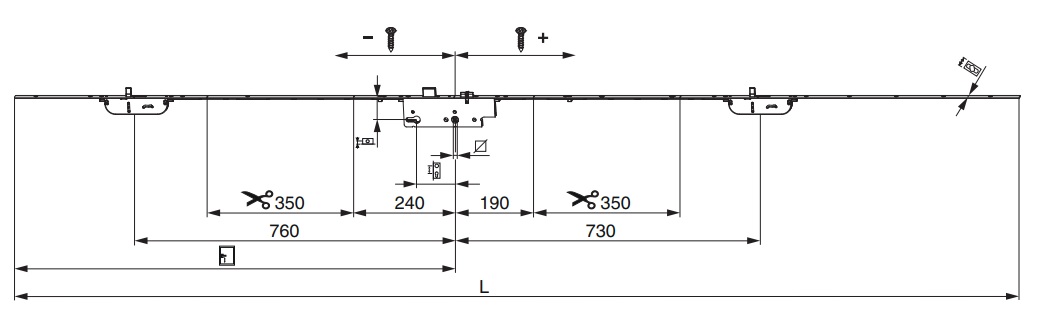

234602-1

  • 2 x výsuvný kolík (trn)
  • DORN = 45 mm = osová vzdálenost kliky od čela lišty Dorn maco
  • ROZTEČ = 92 mm = osová vzdálenost kliky a FAB Roteč maco
  • Výška kliky = 1050 mm (od spodní hrany zámku na střed otvoru pro kliku) Výška kliky maco
  • Čtyřhran pro kliku 8 x 8 mm Čtyřhram maco
  • Povrchová úprava stříbrná
  • Umístění kolíků (trnů) od středu otvoru pro kliku ve směru nahoru 730 mm (na střed kapsy, ne na trn),  ve směru dolu 760 mm (na střed kapsy, ne na trn)



Součástí dodávky nejsou upevňovací šroubky, rámové protikusy a ani zámková vložka fab

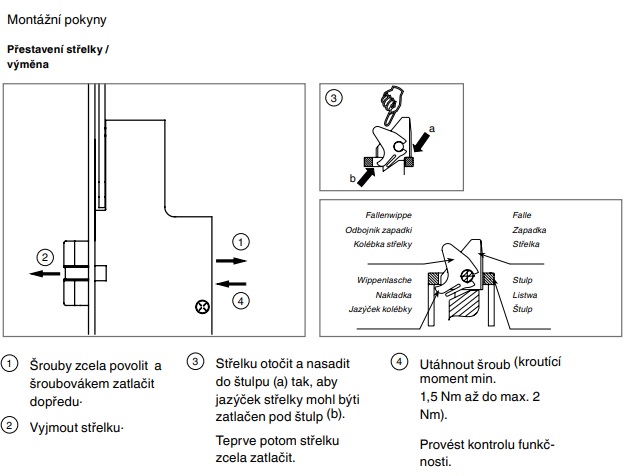

Maco - otočení střelky
