G-TS zámek ovládaný klikou E92 DM65 PZ 4iS VK8 F-2.400X16 , prodlužitelný PT

Detailní popis produktu

• ČESKÝ NÁVOD K VÝMĚNĚ A MONTÁŽI
• Prohlašeni-o-shode-MACO-dverni-zámky-2009
• KATALOG -protect-2014-de-web
• Lištový dveřní zámek Maco Protect G-TS zámek ovládaný klikou E92 DM65 PZ 4iS VK8 F-2.400X16 , prodlužitelný PT
• Ovládání klikou = pohybem kliky nahoru dojde k uzamčení (posunutí a vysunutí uzamykacích bodů) a po uzamknutí pomocí fab (stačí jedno otočení klíče) dojde k blokaci pohybu kliky a dveře jsou bezpečně uzamčeny. Po odemčení pomocí fab stačí stlačit kliku dolu a dveře jsou odemčeny.
• U tohoto zámku doporučujeme použít systém klika/klika nebo klika/koule s klikou zvenku
• 4 x bezpečnostní hřibový čep i.S. a střelka se západkou
• Ploché čelo zámkové lišty šířka 16 mm
• Pro levé i pravé vstupní dveře vyrobené z plastu
• Určeno pro výšku dveří v kovací drážce 1950-2400 mm
• Délka krycí lišty 2400 mm (lze zkrátit o 300 mm a nebo prodloužit dle potřeby)
• Délka hlavního zámku (středové kapsy) 218 mm

• Čep i.S. = bezpečnostní hřibový čep se seřiditelným přítlakem

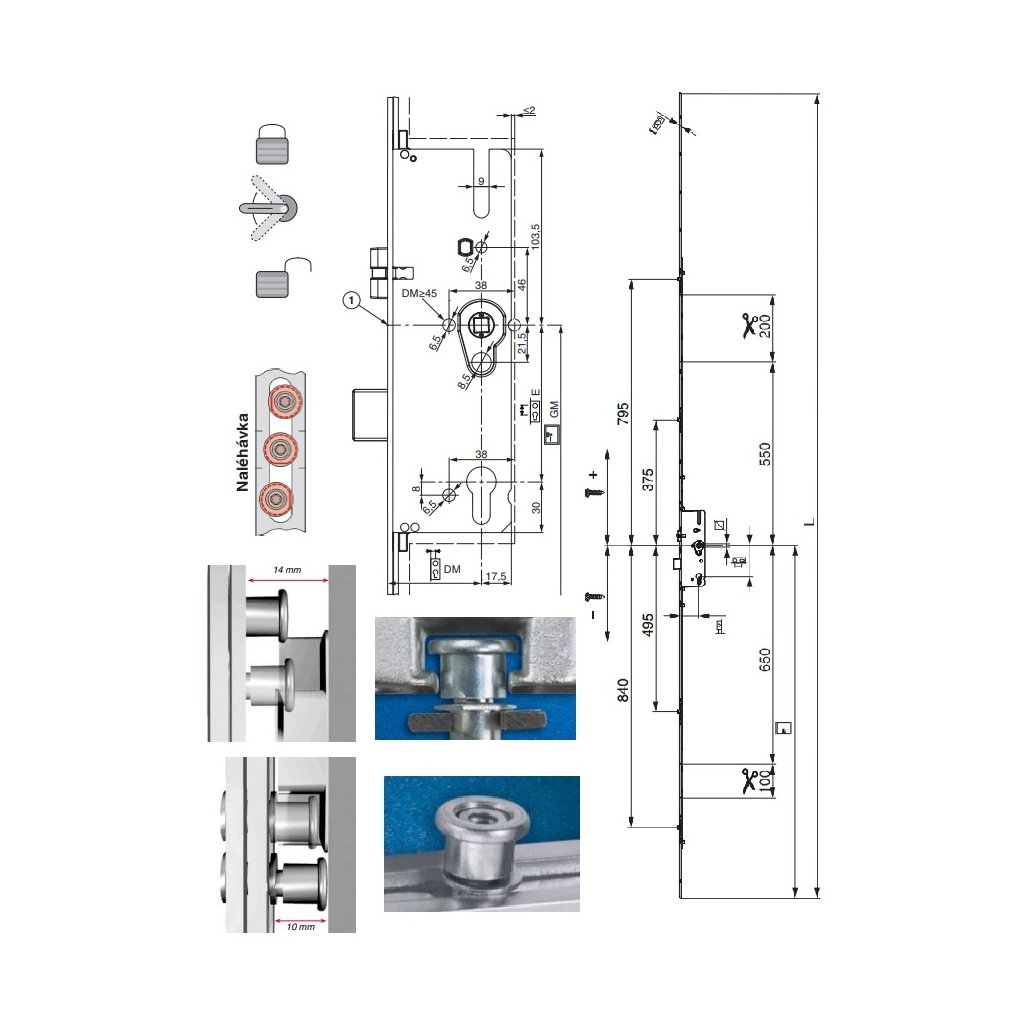

• DORN = 45 mm = osová vzdálenost kliky od čela lišty
• ROZTEČ = 92 mm = osová vzdálenost kliky a FAB
• Výška kliky = 1050 mm (od spodní hrany zámku na střed otvoru pro kliku)
• Čtyřhran pro kliku 8 x 8 mm
• Povrchová úprava stříbrná

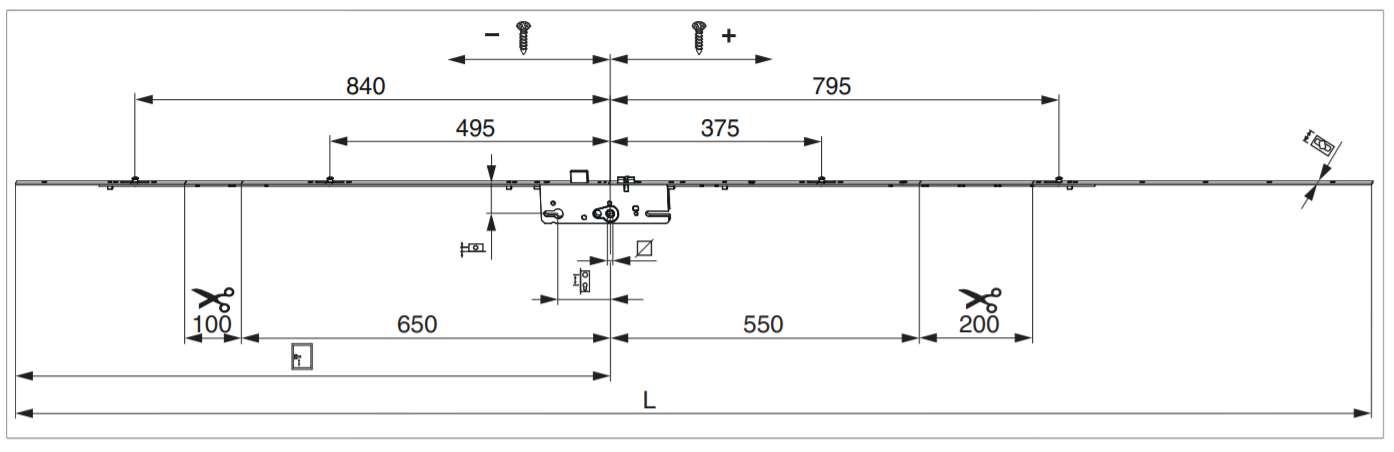

• Umístění čepů i.S. od středu otvoru pro kliku ve směru nahoru 375 a 795 mm,  ve směru dolu 495 a 840 mm

Součástí dodávky nejsou upevňovací šroubky, rámové protikusy a ani zámková vložka fab
