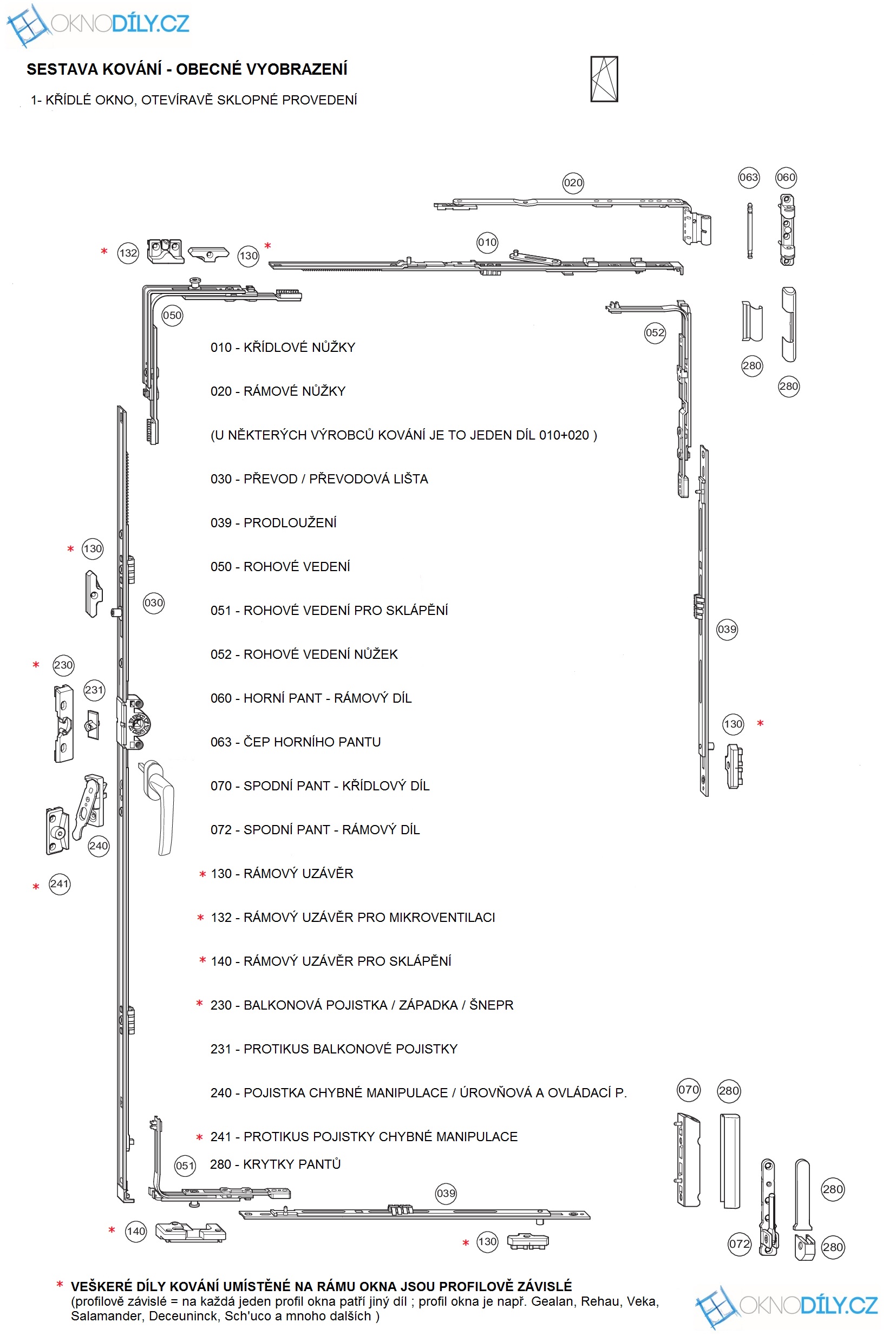

Obecná sestava kování 1-křídlého okna včetně vysvětlivek













SESTAVA KOVÁNÍ – co potřebujeme znát u jednotlivých dílů kování

Obecná sestava kování

V první řadě je nutno zjistit jakou značkou kování je prvek okován (Roto, Maco, Siegenia, Aubi, Siegenia-Aubi, Winkhaus, G-U, Fapim, Schüco, Reynears, Heroal, Schüring, Sobinco atd.). Ve většině případech naleznete označení vyražené na převodu/převodové liště (číslo 030).

Dále potřebujeme doplnit ke značce kování, jestli je prvek vyroben z plastu, dřeva nebo hliníku.

A zda je prvek levý nebo pravý (při pohledu zevnitř jsou viditelné panty vlevo = prvek je levý)

Níže jsou popsány informace, které k jednotlivým dílům kování potřebujeme znát a bez kterých Vám nejsme schopni sdělit dostupnost a možný termín dodání. K poptávce je vždy dobré přiložit co nejvíce fotografií, z fotografií totiž poznáme spousty detailů, které jsou důležité pro správné určení dílu.

Vyobrazení dílů je obecné, každý výrobce kování má trošku jiný design jednotlivých dílů, proto je dobré k poptávce připojit fotografie.





010 – Křídlové nůžky   010-křídlové nůžky

  • Křídlové nůžky se dělí podle šířky křídla, označení šířky křídla je vyraženo na křídlových nůžkách (např. pro kování ROTO 411-600, 601-800, pro kování Maco 601-800, 801-1050, pro kování Winkhaus 526-700, 701-875)
  • Pokud je na křídlových nůžkách pohyblivý čep, tak potřebujeme znát jeho tvar a počet
  • K poptávce je nutno vždy připojit fotografii



020 – Rámové nůžky  020-rámové nůžky

  • Rámové nůžky se dělí v první řadě na PRAVÉ a LEVÉ (viditelné panty na prvku při pohledu zevnitř jsou vlevo = prvek je levý = rámové nůžky jsou levé)
  • Dále se dělí podle šířky křídla, označení šířky křídla je vyraženo na rámových nůžkách (např. pro kování ROTO 411-600, 601-800, pro kování Maco 601-800, 801-1050, pro kování Winkhaus 526-700, 701-875)
  • Důležitou informací je taktéž systém kování, který je taktéž vyražen na rámových nůžkách, např. pro kování ROTO 12/18-9, 12/20-13, 12/20-9 a další
  • K poptávce je nutno vždy připojit fotografii



030 – Převod / převodová lišta

030-převod

  • Na převodu je vyraženo, pro jakou výšku křídla je určen (označení buď Gr. nebo FFH a dále rozmezí např. 1401-1600)
  • Počet a tvar pohyblivých uzávěru (nejlépe vyfotit)
  • Ukončení převodu ve spodní části prvku (nejlépe vyfotit)
  • Velikost DORNU – což je hloubka pro kliku. Dorn je nutno změřit na vymontovaném kování, označení vyražené z čela převodu je označení pro různé Dorny. Velikost Dornu je nejběžněji 15 mm dále jsou pak tzv. převody se zvýšeným dornem 25, 30, 35, 40, 45, 50, 55 mm
  • Při správném určení nám pomůže i výška kliky od spodní hrany křídla, zda je na převodu pojistka a zda je prvek pouze otvíravý anebo otvíravě-sklopný (s ventilací)
  • V případě že je převod uzamykatelný potřebujeme znát i tuto skutečnost, protože označení pro obyčejný převod a pro převod uzamykatelný je shodné.

9

039 – Prodloužení      039-prodloužení

  • Označení velikosti je vyraženo na prodloužení
  • Počet a tvar pohyblivých čepů (nejlépe vyfotit)
  • Prodloužení může být i prodlužitelné (nejlépe vyfotit celý díl)



050 – Rohové vedení   050-rohové vedení

  • Na většině rohových vedení není vyraženo označení, pouze značka kování
  • Počet a tvar pohyblivých čepů (nejlépe vyfotit celý díl)



051 – Rohové vedení pro sklápění    051-pro sklápění

  • Na většině rohových vedení není vyraženo označení, pouze značka kování
  • Počet a tvar pohyblivých čepů (nejlépe vyfotit celý díl)



052 – Rohové vedení nůžek   052-vedení nůžek

  • Na většině rohových vedení není vyraženo označení, pouze značka kování
  • Počet a tvar pohyblivých čepů (nejlépe vyfotit celý díl)



060 – Horní pant – rámový díl    060-horní pant

  • Jednotliví výrobci kování mají několik druhů pantů – proto je nejlepší zaslat fotografii
  • Pro správnou identifikaci nám taktéž pomůže znát označení na převodu (díl 030)
  • Důležitá je i informace, zda se jedná o pant pro plast, dřevo, hliník



063 – Čep horního pantu   063-čep

  • Jednotliví výrobci kování mají několik druhů pantů – proto je nejlepší zaslat fotografii celého pantu a čepu
  • Pro správnou identifikaci nám taktéž pomůže znát označení na převodu (díl 030)



070 – Spodní pant – křídlový díl  070-spodní pant

  • Potřebujeme znát informace jako u 060 – Horní pant
  • Pro správnou identifikaci nám taktéž pomůže znát označení na převodu (díl 030)



072 – Spodní pant – rámový díl   072-spodní pant

  • Potřebujeme znát informace jako u 060 – Horní pant
  • Pro správnou identifikaci nám taktéž pomůže znát označení na převodu (díl 030)



130 – Rámový uzávěr   130-rámový uzávěr

  • Veškeré rámové díly jsou profilově závislé, což znamená, že bez znalosti profilu, ze kterého je prvek vyroben nedokážeme dodat správně pasující a fungující rámový uzávěr
  • Profilem se rozumí značka profilu např. Gealan, Salamander, Rehau, Veka a pod
  • Bohužel výrobců oken je a bylo na trhu tolik, že nejsme schopni znát u jednotlivých výrobců z čeho vyráběli nebo vyrábí
  • Z fotografie rámového uzávěru nepozná, o jaký uzávěr se jedná ani výrobce kování



132 – Rámový uzávěr pro mikroventilaci   132-mikro

  • Potřebujeme znát stejné informace jako u 130 – rámový uzávěr



140 – Rámový uzávěr pro sklápění  140-pro sklápění

  • Potřebujeme znát stejné informace jako u 130 – rámový uzávěr



230 – Balkonová západka    230-západka

  • Pokud je balkonová západka umístěna na rámu potřebujeme znát stejné informace jako u rámových uzávěrů – 130
  • V případě umístění na liště je nejlepší zaslat fotografii západky



231 – Protikus balkonové západky   231-protikus

  • Pokud je protikus umístěn na rámu potřebujeme znát stejné informace jako u rámových uzávěrů – 130
  • V případě umístění na liště je nejlepší zaslat fotografii protikusu



240 – Pojistka chybné manipulace   240-pojistka

  • Zpravidla bývá umístěna na převodu – 030
  • U některých výrobců kování je nedílnou součástí převodové lišty a nelze dodat samostatně
  • Nejlepší je zaslat fotografii



241 – Protikus pojistky chybné manipulace   241-protikus

  • Potřebujeme znát stejné informace jako u 130 – rámový uzávěr



280 – Krytky pantů  280-krytky

  • Nejlepší je zaslat fotografii pantů a krytek
  • Pro správnou identifikaci nám taktéž pomůže znát označení na převodu (díl 030)



Bohužel kování je spousta značek, které se dále dělí na kovací řady a taktéž podle toho, zda je jedná o kování pro plastové, hliníkové anebo dřevěné eurookno.

Některé typy kování se již nevyrábí a nelze je ani nahradit (protože neexistuje adekvátní a funkční náhrada), ale lze provést kompletní výměnu celoobvodového kování.

V případě poptávky na celoobvodové kování ať už z důvodu stáří kování, nebo kvůli zvýšení bezpečnosti stávajících oken pošlete nám jednoduchou poptávku s rozměry a smyslem otevírání oken a my Vám vypracujeme cenovou nabídku na nové celoobvodové kování.



Poptávky spolu s fotografiemi posílejte na obchod@oknodily.cz
