Zámek ROTO kolíkový, dorn 45 mm

Kód: R776525
5 256,17 Kč 4 343,94 Kč bez DPH
5 - 12 prac. dní
Možnosti doručení
  • 3-bodový lištový kolíkový dveřní zámek
  • 2 x výsuvný kolík
  • Čelo lišty 16 mm
  • Dorn 45 mm, rozteč 92 mm, čtyřhran 8x8 mm
  • Ovládání klíčem

Detailní informace

Detailní popis produktu

  • Videonávod na otočení střelky lištového zámku ROTO
  • Lištový zámek ROTO C600 2CB, 2 x výsuvný kolík s plochou lištou 16 mm ovládaný klíčem
  • Pro dveře levé i pravé
  • Pro výšku dveří (FFH) 1900 - 2200 mm
  • Délka krycí lišty 2200 mm (v horní části možnost zakrácení o 300 mm)
  • Velikost horní a spodní kapsy 43 x 150 mm
  • Délka hlavního zámku (hlavní středové kapsy) 213 mm

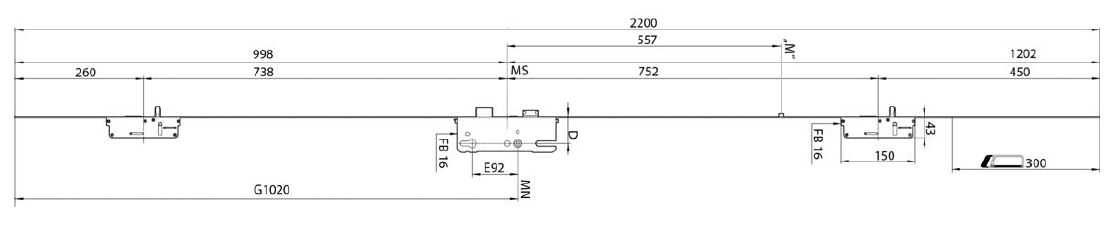

R776525-1

  • Dorn D = 45 mm (rozměr D = osová vzdálenost kliky od čela lišty zámku)
  • Rozteč E = 92 mm (rozměr E = osová vzdálenost kliky a fab)
  • Výška kliky G = 1020 mm (rozměr G = od spodní hrany lišty zámku na střed otvoru pro kliku MN)
  • Čtyřhran pro kliku 8x8 mm
  • Povrchová úprava RotoSil Nano (stříbrná povrchová úprava)
  • Střed hlavního zámku (hlavní kapsy) = MS
  • Rozměr od středu zámku MS na střed horní kapsy 752 mm (pozor, ne na kolík)
  • Rozměr od středu zámku MS na střed spodní kapsy 738 mm (pozor, ne na kolík)
  • Výsun kolíku 20 mm, síla kolíku 11 mm



Součástí dodávky nejsou upevňovací šroubky, rámové protikusy a ani zámková vložka fab

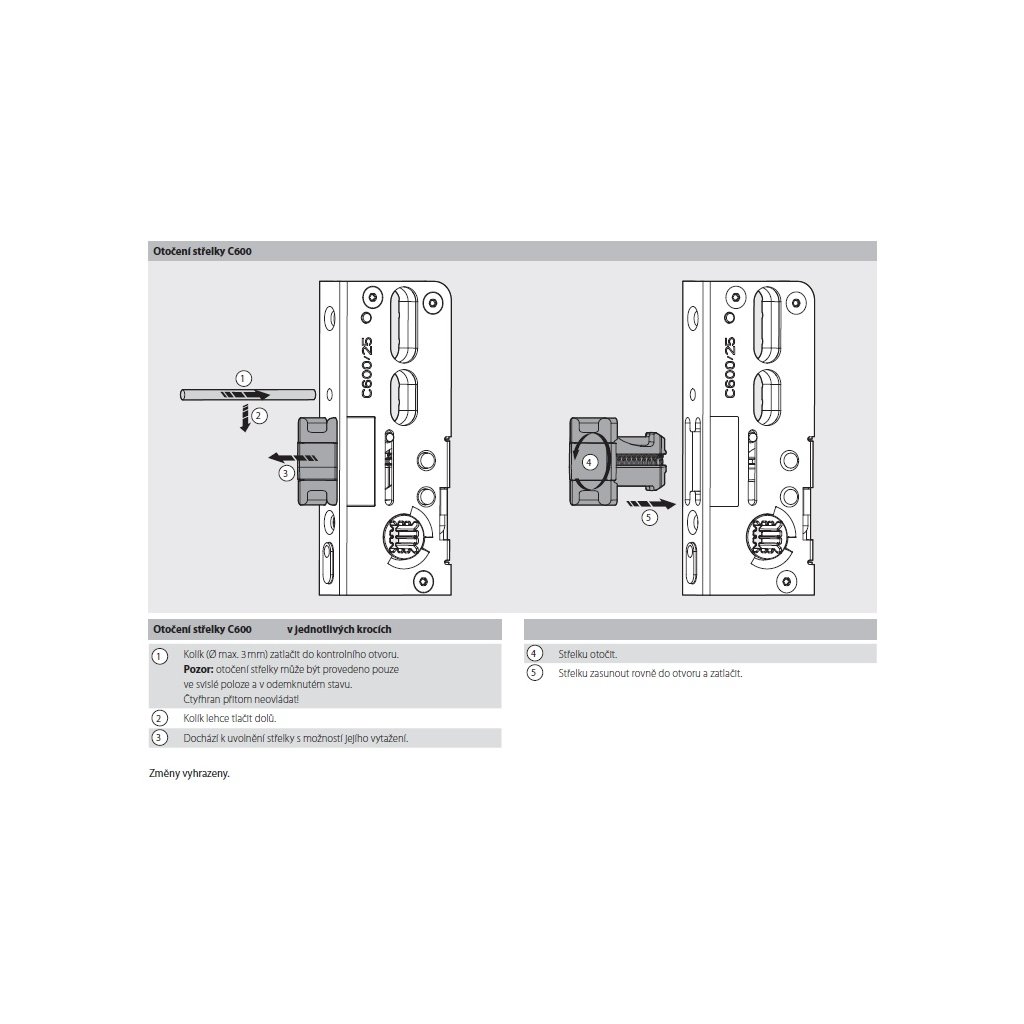

Roto otočení střelky
